EGR 튜브 란 무엇입니까? 기능, 증상, 문제점 및 교체 안내서

카테고리

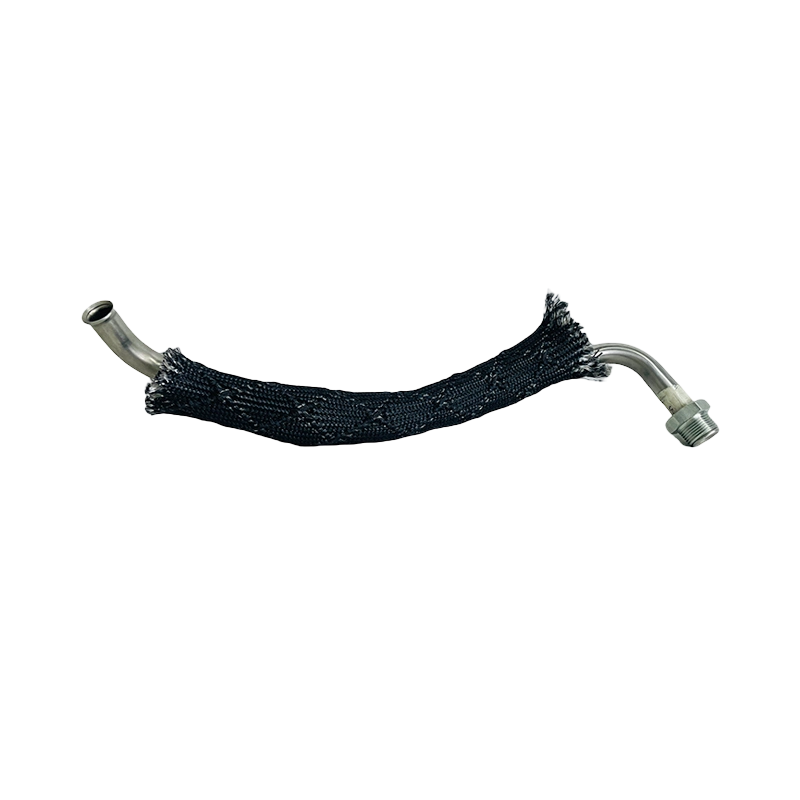

무엇입니까? EGR 튜브

안 EGR 튜브는 배기 매니폴드에서 흡기 매니폴드로 배기 가스의 일부를 운반하여 도중에 냉각시켜 최대 연소 온도를 낮추고 질소 산화물 형성을 줄이기 위해 연소실로 재도입할 수 있는 자동차 배기 가스 재순환 시스템의 배관 구성 요소입니다. . 동일한 부품이 EGR 파이프, 자동차 EGR 튜브, 자동차 EGR 파이프, 배기 가스 재순환 튜브 및 배기 가스 재순환 파이프를 포함하여 작업장 매뉴얼 및 공급업체 카탈로그에서 여러 이름으로 나타납니다.

냉각기, 밸브 및 장착 하드웨어와 함께 이 배관은 종종 자동차 배기가스 재순환(EGR) 라인, EGR 라인 어셈블리 또는 EGR 튜브 어셈블리로 설명됩니다. 모든 버전은 동일한 핵심 작업을 수행하여 제어된 양의 배기 가스를 엔진의 뜨거운 쪽에서 흡기 쪽으로 이동시킵니다.

디젤 배출 기술에 대해 널리 참조되는 기술 자원인 DieselNet에 따르면 배기가스 재순환은 소형 승용차부터 중형 및 대형 트럭, 저속 해양 엔진에 이르기까지 거의 모든 종류의 디젤 엔진에서 NOx 배출을 제어하는 ​​효과적인 방법으로 인식되고 있습니다.

어떻게 자동차 EGR 라인 작품

튜브 자체는 수동적이지만 엔진의 배기 측과 흡입 측을 연결하는 제어 루프의 중앙에 위치합니다. 아래 순서는 배기가스가 일반적인 배기가스 재순환 라인을 통해 이동할 때 어떤 일이 발생하는지 간략하게 설명합니다.

재순환 흐름 순서

  1. 엔진 제어 장치는 부하, 속도 및 온도 조건에 따라 EGR 밸브가 열리도록 신호를 보냅니다.
  2. 배기 가스의 일부는 배기 매니폴드를 떠나 EGR 튜브의 흡입 플랜지로 들어갑니다.
  3. 냉각 설계에서 가스는 가스가 하류로 계속 이동하기 전에 상당한 양의 열을 제거하는 레이저 용접 냉각기 코어를 통과합니다.
  4. 냉간 시동 중에는 바이패스 밸브가 가스를 냉각기 주변으로 보내 엔진이 더 빨리 예열될 수 있습니다.
  5. 냉각된 가스는 출구 플랜지를 빠져나가 흡기 매니폴드에서 유입되는 공기와 혼합됩니다.
  6. 추가된 배기 가스는 일부 산소를 대체하고 연소 중에 열을 흡수하여 최고 실린더 온도를 낮추고 질소 산화물 형성을 줄입니다.

엔지니어링 문헌에서는 일반적으로 일반적인 자동차 엔진이 정상 작동 조건에서 총 배기 가스의 5~15%를 재순환하는 것으로 설명하고 있으며 정확한 비율은 실시간 작동 데이터를 기반으로 엔진 제어 장치에 의해 지속적으로 관리됩니다.

자동차 EGR 라인의 핵심 구조

대부분의 자동차 배기가스 재순환(EGR) 라인 어셈블리는 동일한 6가지 기능 부품을 공유합니다. 아래 다이어그램의 번호는 그 아래에 있는 부품 목록과 일치합니다.

1 2 3 4 5 6

부품 참조

  1. 흡입 플랜지, 배기 측, 가스가 처음 라인으로 들어가는 배기 매니폴드 또는 터보차저 배출구에 볼트로 고정됩니다.
  2. EGR 쿨러 하우징은 배기 가스 온도가 흡기 매니폴드에 도달하기 전에 낮춰줍니다.
  3. EGR 밸브, 솔레노이드 또는 선형 액추에이터는 배기 가스가 얼마나 재순환되는지 측정하기 위해 열리고 닫힙니다.
  4. 내부 바이패스 통로를 통해 냉간 시동 예열 중에 가스가 냉각기를 건너뛸 수 있습니다.
  5. 배출구 플랜지, 흡입측은 냉각된 가스를 흡입 매니폴드 또는 충전 공기 경로로 다시 연결합니다.
  6. 장착 브래킷은 엔진 진동과 열팽창으로부터 어셈블리를 보호합니다.

EGR 라인 어셈블리의 일반적인 구성

엔진 레이아웃, 배출 목표 및 듀티 사이클은 모두 특정 플랫폼이 사용하는 배기 가스 재순환 라인 구성에 영향을 미칩니다.

여객 및 상업용 엔진 전반에 걸쳐 사용되는 자동차 EGR 라인 어셈블리의 일반적인 구성
구성 흐름 경로 냉각 가장 적합한 대상
고압 EGR 터보차저 터빈 이전에 가스를 전환합니다. 옵션 쿨러, 종종 소형 빠른 과도 응답, 인라인 및 V형 엔진
저압 EGR 터보차저와 미립자 필터 다음으로 가스를 전환합니다. 일반적으로 냉각됨 더 넓은 작동 범위, 이중 회로 시스템
냉각 EGR 라인 어셈블리 레이저 용접된 냉각기 코어를 통해 가스를 라우팅합니다. 활성 절삭유 재킷 고부하 디젤 및 중부하 작업용
바이패스 EGR 라인 조립 쿨러를 건너뛰는 바이패스 밸브 포함 냉각 disabled during bypass 콜드 스타트 예열 및 저온 작동

왜 자동차 배기가스 재순환(EGR) 라인 사항

배출 제어 특허 문서에는 NOx 배출을 줄일 수 있는 제대로 작동하는 EGR 시스템이 설명되어 있습니다. 50퍼센트 , 결합된 감소율은 다음과 같습니다. 95퍼센트 내연 기관용 EGR 제어 시스템 및 방법을 설명하는 미국 특허 6742335에 따르면, 기본 EGR 시스템이 추가 후처리 하드웨어와 쌍을 이루는 경우.

  • 낮은 연소 온도 - 재순환된 가스는 산소를 대체하고 열을 흡수하여 질소 산화물을 형성하는 조건을 줄입니다.
  • 배출가스 기준 지원 - 올바르게 작동하는 라인은 엔진 제어 장치가 플랫폼에 대해 설정된 보정 목표 내에서 NOx 출력을 유지하는 데 도움이 됩니다.
  • 이중 회로 유연성 - 고압 및 저압 회로가 함께 작동하여 엔진 속도 전반에 걸쳐 사용 가능한 재순환 범위를 넓힐 수 있습니다.
  • 콜드 스타트 적응성 - NOx 제어보다 신속한 엔진 워밍업이 더 중요한 경우 바이패스 밸브를 사용하여 시스템 냉각을 건너뛸 수 있습니다.
  • 응답 정밀도 - 개방 및 폐쇄 시간이 50~100밀리초인 솔레노이드 또는 선형 밸브를 사용하면 엔진 제어 장치 명령과 긴밀하게 조정할 수 있습니다.

EGR 튜브 고장의 증상

손상되거나 제한된 자동차 EGR 튜브는 하나의 명백한 경고 신호보다는 인식 가능한 일련의 운전 가능성 증상을 생성하는 경향이 있습니다.

  • 안 illuminated check engine light tied to an EGR flow related diagnostic code.
  • 특히 시동 직후에는 거칠고 고르지 않거나 불안정한 유휴 상태입니다.
  • 일반적인 주행 조건에 비해 연비가 눈에 띄게 떨어집니다.
  • 특히 창문을 닫은 상태에서는 기내 내부에서 배기 냄새가 납니다.
  • 잘못된 배기 가스 재순환 흐름으로 인해 부하가 걸렸을 때 가벼운 노크 또는 핑 소리가 발생합니다.
  • 파이프 조인트, 플랜지 또는 냉각기 하우징 주변에 눈에 띄는 그을음, 얼룩 또는 잔여물이 있습니다.

EGR 튜브가 균열, 누출 또는 막히는 이유

크래킹

뜨거운 배기 가스와 더 차가운 주변 조건 사이의 반복적인 열 순환은 금속과 용접 접합부에 팽창 및 수축 응력을 생성합니다. 충분한 사이클이 지나면 이러한 피로로 인해 미세한 균열이 발생할 수 있으며, 가장 흔히 냉각기 부분이나 플랜지 연결부 근처에 발생합니다.

누출

누출은 일반적으로 플랜지 개스킷, 용접 이음새 또는 기존 균열에서 시작됩니다. 배기 부산물과 응축수 혼합으로 인한 부식은 온도 변화가 잦은 접합부의 개스킷 마모를 가속화할 수 있습니다.

막힘

배기 가스가 튜브 내부에서 냉각되면서 탄소와 그을음이 자연적으로 형성됩니다. 시간이 지남에 따라 이러한 침전물은 내부 벽과 밸브 시트 주변에 쌓일 수 있으며, 이로 인해 통로가 좁아지고 밸브가 정상적으로 열릴 때에도 가스가 재순환될 수 있는 양이 제한됩니다.

EGR 배기가스 제어 기술 이면의 데이터

아래 그림에는 배기가스 재순환 시스템 및 배출 제어에서의 역할과 관련하여 공개적으로 이용 가능한 연구 및 기술 문서가 요약되어 있습니다.

배출 제어 접근법에 따른 NOx 감소 잠재력

아래 차트는 추가 후처리 하드웨어와 결합된 EGR과 단독으로 사용되는 EGR 시스템에 대해 일반적으로 참조되는 NOx 감소 범위를 보여줍니다.

EGR 시스템 없음 0% EGR 시스템 단독 최대 50% EGR 플러스 후처리 최대 95%

자동차 배출 공학 및 특허 문헌(미국 특허 6742335)에 참조된 예시적인 NOx 감소 범위, 실제 결과는 엔진 및 교정에 따라 다릅니다.

자동차 EGR 시스템 시장 성장 궤적

독립적인 시장 조사에 따르면 규제 기관이 디젤 및 가솔린 플랫폼 전반에 걸쳐 NOx 제한을 유지함에 따라 EGR 시스템 구성 요소에 대한 꾸준하고 지속적인 수요가 있는 것으로 나타났습니다.

40억 달러 60억 달러 80억 달러 2025 2026 2027 2028 2029 2030 2031 2032

출처: 360iResearch, 자동차 EGR 시스템 시장 규모 및 점유율 보고서, 2025~2032년, CAGR 7.19% 기준

시장 규모 마일스톤

지속적인 추세가 아닌 이정표로 간주되는 동일한 시장 조사는 현재 기간과 예측 기간의 끝 사이에 예상되는 성장 규모를 보여줍니다.

$45억1천만 2025 $555억 2028년 추정 $73.4B 2032년 추정

출처: 360iResearch, 자동차 EGR 시스템 시장 규모 및 점유율 보고서, 보고된 CAGR 7.19%에서 보간된 2028년 수치

저압 EGR과 고압 EGR 비교

아래 차트는 시장 보고서에서 가져온 수치가 아닌 일반적인 회로 특성에 대한 일반적인 엔지니어링 비교입니다.

응답 속도 냉각 압력 제어 포장 내구성 고압 EGR 저압 EGR

인용된 데이터 소스가 아닌 일반적인 HP-EGR 및 LP-EGR 회로 특성에 대한 일반적인 엔지니어링 비교

교체 EGR 튜브 또는 라인 어셈블리 선택

교체 부품을 원래 레이아웃 및 듀티 사이클에 일치시키면 반복적인 실패를 방지할 수 있습니다. 스테인레스 스틸 EGR 튜브 또는 전체 EGR 라인 어셈블리를 주문하기 전에 아래 요소를 확인해 볼 가치가 있습니다.

  • 재료 등급 - 304 또는 316L 스테인리스강 또는 이와 동등한 고강도 합금은 연강보다 부식 및 반복적인 고온 사이클링에 더 잘 견딥니다.
  • 플랜지 호환성 - 볼트 패턴, 개스킷 표면 및 방향이 배기 매니폴드 및 흡기 매니폴드 연결 지점과 정확히 일치해야 합니다.
  • 쿨러 통합 - 내식성이 우수한 레이저 용접 냉각기 코어는 지속적인 고부하 작동 시 라인을 유지하는 데 도움이 됩니다.
  • 밸브 응답 시간 - 약 50~100밀리초 정격의 솔레노이드 또는 선형 밸브는 정밀한 엔진 제어 장치 조정을 지원합니다.
  • 모듈형 커넥터 - 표준화된 퀵 릴리스 클립은 향후 현장 조립 및 유지 관리 작업을 단순화합니다.
  • 라우팅 매치 - 인라인 및 V 유형 엔진 레이아웃에는 종종 다른 파이프 라우팅이 필요하므로 어셈블리가 현재 엔진 구성에 맞는지 확인하십시오.

EGR 튜브 교체 모범 사례

일관된 교체 순서는 누출이 반복되거나 개스킷이 잘못 장착될 가능성을 줄여줍니다.

  1. 배기가스 재순환 라인 구성품을 분리하기 전에 엔진을 완전히 식히십시오.
  2. 배기 매니폴드와 흡기 매니폴드 양쪽의 플랜지 표면에 손상이 있거나 심한 탄소 축적이 있는지 검사하십시오.
  3. 장착 브래킷과 함께 기존 튜브를 제거한 다음 결합 표면을 철저히 청소하십시오.
  4. 원본을 재사용하는 대신 각 플랜지 연결부에 새 개스킷을 장착하십시오.
  5. 플랫폼에 지정된 대로 쿨러 방향과 바이패스 밸브를 정렬하여 교체용 EGR 튜브 어셈블리를 설치합니다.
  6. 엔진에 지정된 순서와 값에 따라 플랜지 패스너를 토크로 조인 다음 밸브용 전기 커넥터를 다시 연결합니다.
  7. 저장된 진단 코드를 모두 지우고 도로 테스트 중에 정상적인 EGR 유량 판독값을 확인하십시오.

조기 EGR 튜브 고장을 방지하기 위한 유지 관리 팁

대부분의 조기 EGR 고장은 탄소 축적이나 반복적인 열 스트레스로 인해 발생하며, 두 가지 모두 일상적인 주의에 잘 반응합니다.

  • 밸브와 튜브 내부의 탄소 침전물을 검사하거나 청소하려면 권장 간격을 따르십시오.
  • 사소한 제한을 악화시키기보다는 거친 공회전 또는 EGR 관련 진단 코드를 즉시 해결하십시오.
  • 누출이나 피로 균열의 초기 징후가 있는지 정기적으로 플랜지 개스킷과 장착 브래킷을 점검하십시오.
  • EGR 쿨러로의 냉각수 흐름이 배기가스 온도를 얼마나 효율적으로 낮추는지 영향을 미치므로 냉각 시스템을 양호한 상태로 유지하십시오.
  • 과도한 그을음 형성을 제한하는 데 도움이 되도록 엔진 제조업체 사양을 충족하는 연료와 오일을 사용하십시오.

일반적인 EGR 튜브 문제 및 수정 사항

자동차 EGR 파이프에 대한 대부분의 불만 사항은 몇 가지 반복되는 범주 중 하나에 속합니다.

자동차 EGR 튜브 및 일반적인 수정 단계에서 자주 보고되는 문제
증상 가능한 원인 권장 수정 사항
EGR 흐름 코드로 엔진 표시등을 확인하세요. 탄소 축적이나 밸브 막힘으로 인한 흐름 제한 밸브 및 튜브 내부를 검사하고 청소한 후 코드를 삭제하십시오.
엔진룸 근처 배기 냄새 누출 flange gasket or a stress crack 플랜지 표면을 검사하고 개스킷이나 손상된 부분을 교체하십시오.
콜드 스타트 후 거친 유휴 상태 바이패스 밸브가 열려 있거나 닫혀 있습니다. 바이패스 밸브 작동을 테스트하고 작동하지 않으면 교체하십시오.
연비 감소 막히거나 누출되는 라인으로 인한 잘못된 재순환 속도 사양에 따라 EGR 유량 판독값을 확인하고 필요에 따라 수리합니다.
냉각기 부분 근처에 눈에 띄는 균열이 있음 시간 경과에 따른 열 순환 피로 영향을 받은 튜브 또는 쿨러 섹션을 일치하는 어셈블리로 교체하십시오.

자동차 EGR 라인이 사용되는 곳

배기 가스 재순환 라인 어셈블리는 NOx 출력을 관리해야 하는 다양한 내연 플랫폼에 걸쳐 나타납니다.

  • 승용차 - 디젤 엔진과 가솔린 엔진 모두 EGR 라인을 사용하여 정상적인 운전 조건에서 NOx 목표를 달성하는 데 도움을 줍니다.
  • 소형 및 대형 트럭 - 냉각식 EGR 라인 어셈블리는 긴 듀티 사이클 동안 지속적인 고부하 작동을 지원합니다.
  • 오프 하이웨이 및 건설 장비 - EGR 라인 어셈블리는 이 카테고리의 디젤 엔진이 다양한 부하 조건에서 NOx를 관리하는 데 도움이 됩니다.
  • 해양 디젤 엔진 - 저속 해양 응용 분야에서는 광범위한 NOx 제어 전략의 일부로 EGR 기술을 사용합니다.
  • 산업용 발전기 세트 - 고정식 디젤 엔진은 유사한 재순환 원리를 사용하여 연소 온도와 배기가스를 관리합니다.

JIATIAN 소개

JIATIAN은 Ningbo Liushi 공항에서 약 25km, Ningbo Coastal Industrial Zone에서 약 5km 떨어진 Ningbo City Yinzhou District, Zhanqi Town Wanhou에 본사를 둔 자동차 배기가스 재순환(EGR) 라인 어셈블리 제조업체입니다. 이 회사는 1995년에 설립된 Ningbo Xingxin Metal Products Factory를 기반으로 설립되었으며 현재 약 26,000m2의 공장 바닥을 포함하여 약 32,000m2의 회사 면적에서 자동차 파이프 피팅 생산에 중점을 두고 있습니다.

제품 라인에는 압력 강하를 줄이고 시스템 반응을 개선하기 위한 단거리 EGR 튜브 설계, 더 빠른 냉간 시동 예열을 위한 바이패스 밸브 옵션이 있는 레이저 용접 쿨러 코어, 현장 조립을 더 쉽게 하기 위해 표준화된 커넥터와 퀵 릴리스 클립 주위에 구축된 모듈식 배관이 포함됩니다. 메인 배관은 304 또는 316L 스테인리스강 또는 고강도 합금으로 제작되며 솔레노이드 또는 선형 밸브 옵션은 50~100밀리초의 개폐 시간을 지원하여 정밀한 엔진 제어 장치 조정을 지원합니다. 라우팅 옵션은 고압 및 저압 EGR을 결합한 이중 회로 설계를 포함하여 인라인 및 V 유형 엔진 레이아웃을 수용합니다.

자주 묻는 질문

  • EGR 튜브 란 무엇입니까?

    안 EGR tube is the piping component in an automotive exhaust gas recirculation system that carries a portion of exhaust gas from the exhaust manifold back to the intake manifold.

  • EGR 튜브의 기능은 무엇입니까?

    이는 측정된 양의 배기 가스를 전달하고 종종 냉각시켜 재순환된 가스가 최고 연소 온도를 낮추고 질소 산화물 형성을 줄입니다.

  • EGR 파이프란 무엇입니까?

    EGR 파이프는 동일한 부품의 다른 이름으로, 엔진의 배기측과 흡기측을 연결하는 자동차용 EGR 튜브입니다.

  • EGR 튜브는 어떻게 작동합니까?

    EGR 밸브가 열려 배기 가스가 튜브로 들어가고, 가스는 쿨러 섹션(장착된 경우)을 통과한 다음 흡기 매니폴드로 유입되어 유입되는 공기와 혼합됩니다.

  • EGR 튜브 불량의 증상은 무엇입니까?

    일반적인 증상으로는 조명이 켜진 엔진 점검 표시등, 거친 공회전, 실내 배기 냄새, 연비 감소, 파이프 연결부 근처에 보이는 그을음 등이 있습니다.

  • EGR 튜브에 균열이 생기면 어떻게 되나요?

    튜브에 균열이 생기면 배기 가스가 흡기 매니폴드에 도달하기 전에 누출될 수 있으며, 이로 인해 공기 연료 혼합물이 뒤틀리고 엔진 점검 표시등이 켜질 수 있습니다.

  • EGR 튜브가 누출될 수 있나요?

    예, 누출은 일반적으로 반복되는 가열 및 냉각 주기로 인해 플랜지 개스킷, 용접 이음새 또는 균열된 부분에서 발생합니다.

  • EGR 튜브가 막힐 수 있나요?

    예, 시간이 지남에 따라 튜브 내부와 밸브 주변에 탄소와 그을음 침전물이 쌓여 통로가 좁아지고 흐름이 제한될 수 있습니다.

  • EGR 튜브가 갈라지는 이유는 무엇입니까?

    뜨거운 배기 가스와 더 차가운 주변 조건 사이의 반복적인 열 순환은 금속 또는 용접 접합부를 피로하게 할 수 있는 팽창 및 수축 응력을 생성합니다.

  • EGR 파이프에서 누출이 발생하는 이유는 무엇입니까?

    파이프 누출은 일반적으로 플랜지 개스킷 마모, 열 순환으로 인한 응력 균열 또는 응결에 노출된 접합부의 부식으로 인해 발생합니다.

  • 불량 EGR 튜브로 인해 엔진 점검 표시등이 켜질 수 있습니까?

    예, 엔진 제어 장치는 EGR 흐름을 모니터링하고 일반적으로 튜브가 누출되거나 막히거나 기타 예상 한계를 벗어나는 경우 엔진 점검 표시등을 설정합니다.
