연료 라인 다이어그램: 차량의 연료 라인을 읽고 진단하고 교체하는 방법

차고에서 휘발유 냄새가 나거나 엔진룸 아래 진입로에 검은 얼룩이 있는 것을 발견합니다. 자연스러운 반응은 후드를 열고 소스를 추적하는 것입니다. 그러나 모두 비슷해 보이는 서로 다른 방향으로 흐르는 여러 파이프를 발견했습니다. 엔진 베이에는 라벨이 없으며 연료 라인 다이어그램이 없으면 공급 라인, 리턴 라인 및 증기 라인을 식별하는 것은 추측에 불과합니다. 이러한 추측은 바로 잘못된 부품, 부품 누출, 반복적인 수리로 이어지는 원인입니다.

이 가이드에서는 연료 라인 다이어그램을 읽는 방법, 각 라인이 실제로 수행하는 작업, 고장이 가장 자주 발생하는 위치, 교체 연료 라인을 구입하기 전에 확인해야 할 사항에 대해 설명합니다.

연료 라인 다이어그램이 실용적인 수리 도구인 이유

연료 라인 다이어그램은 서비스 매뉴얼 그림 그 이상입니다. 최신 차량에서 연료 공급 시스템은 탱크에서 인젝터까지의 가압 공급 회로와 탱크로 다시 돌아가는 저압 복귀 또는 증기 회로라는 두 개 이상의 압력 구역으로 분할됩니다. 일부 차량은 리턴이 없습니다. 즉, 눈에 보이는 리턴 파이프 대신 연료 펌프 모듈 내부에 추가 내부 라인이 연결되어 있음을 의미합니다.

한 라인을 잘못 식별하면 연료 압력이 낮아지거나 과열 문제가 발생하거나 화재 위험이 되는 눈에 보이지 않는 누출이 발생할 수 있습니다. 이 다이어그램은 손상된 파이프를 식별하고 올바른 파이프를 수리하는 사이의 최단 경로입니다. 그것이 없으면 잘못된 추측은 비용이 많이 들고 잠재적으로 위험할 수 있는 시스템에서 추측하게 됩니다.

최신 연료 라인 다이어그램에 표시된 핵심 구성 요소

제조사마다 라우팅이 다르더라도 모든 공장 연료 라인 다이어그램은 동일한 기본 아키텍처를 기반으로 구축됩니다. 아래 구성 요소는 CNG가 아닌 거의 모든 승용차에 나타납니다.

리턴 없는 시스템의 경우 다이어그램에는 엔진 베이의 공급 라인만 표시될 수 있으며 리턴 기능은 탱크 내부의 압력 조절기에 의해 처리됩니다. EVAP 증기 튜브는 여전히 도면에 있으므로 파이프를 추적할 때 연료 회수 라인으로 착각하지 마십시오.

연료 라인 다이어그램을 단계별로 읽는 방법

연료 라인 다이어그램을 읽는 것은 단순히 라인을 추적하는 것이 아니라 흐름을 따르는 것입니다. 탱크에서 시작하여 앞으로 이동하세요. 도면에는 항상 탱크와 필터 사이 어딘가에 펌프가 표시됩니다. 먼저 화살표와 부품 번호에 초점을 맞춘 다음 스레드 유형, 빠른 연결 크기, 브래킷 위치와 같은 물리적 세부 사항에 집중하십시오.

1. 범례를 읽고 명시된 연료 압력 값과 피팅에 사용된 약어를 ​​기록해 두십시오.
2. 탱크 내부의 연료 펌프 모듈을 찾아 시스템에 눈에 보이는 리턴 라인이 있는지 또는 리턴이 없는지 확인하십시오.
3. 펌프에서 필터, 연료 레일까지 공급 라인을 추적하여 경로를 따라 클립과 열 차폐 장치를 확인합니다.
4. 반환 경로를 식별하십시오. 이전 설계에서는 탱크로 돌아가는 별도의 파이프 또는 최신 설계에서는 펌프 모듈 내부의 내부 회로입니다.
5. OE 번호의 한 자리 차이로 굽힘 각도가 변경될 수 있으므로 무엇이든 제거하기 전에 부품 번호를 다이어그램과 비교하십시오.

실제로 가장 유용한 습관은 다이어그램을 촬영한 다음 클램프를 풀기 전에 각 물리적 선을 색상, 직경 및 커넥터 모양별로 도면과 일치시키는 것입니다.

공급 라인과 회수 라인: 두 개의 서로 다른 압력 구역

일반적인 포트 분사 엔진에서 공급 라인은 펌프에서 연료 레일까지 45~65psi(약 3.1~4.5bar)의 연료를 운반합니다. 리턴 라인은 연료 압력 조절기 이후 대기압에 가까운 압력에서 작동합니다. 공급 라인은 일반적으로 더 두껍게 그려지고 압력 사양으로 라벨이 붙은 반면, 리턴 라인은 더 얇고 라벨이 없기 때문에 다이어그램을 보면 이러한 구별이 가능합니다.

리턴리스 시스템에서는 연료 압력 조절기가 연료 펌프 모듈 내부에 있으므로 다이어그램에는 엔진으로 가는 리턴 라인이 표시되지 않습니다. 대신, 초과 연료는 탱크 내부의 짧은 내부 라인을 통해 순환됩니다. 시작하기 전에 이것을 알면 자동차에 한 번도 없었던 리턴 라인을 구입하는 것을 방지할 수 있습니다.

연료 라인이 먼저 고장나는 곳

연료 라인 다이어그램은 고장 지도이기도 합니다. 실제 작업장에서 연료 누출은 예측 가능한 몇 가지 지점에 집중되어 있으며, 어디를 봐야 할지 알면 대부분 눈에 띕니다.

• 열 사이클 후 O-링 씰 장력이 깨지거나 손실되는 빠른 연결 피팅입니다.
• 도로 염분 및 습기에 노출된 후 외부에서 부식되는 섀시 아래의 강철 부분.
• 고무 라이너가 노화되고 경화되어 클램프에서 울림이 발생하는 커플링 조인트입니다.
• 외부 레이어를 마모시키는 날카로운 브래킷, 열 차폐 또는 배선 장치와 접촉하는 부분.
• 초기 수리 중에 라인이 너무 급격하게 구부러져 흐름을 제한하고 재료에 응력을 가한 영역.

이러한 문제의 대부분은 올바른 라우팅과 깔끔한 ​​피팅 준비로 귀결됩니다. 에 관한 기사 자동차 파이프 피팅의 누출 방지 수년 동안 새 연료 라인이 누출되지 않도록 유지하는 파이프 끝 준비, 클램프 토크 및 피팅 정렬에 대한 실제적인 세부 사항을 다룹니다.

교체 연료 라인 선택: 재료 및 부속품 체크리스트

교체 연료 라인을 선택한다는 것은 재료와 형상이 모두 일치한다는 것을 의미합니다. 고무 호스는 유연하지만 에탄올 혼합 연료를 사용하면 더 빨리 분해됩니다. 나일론 튜브는 연료에 저항하고 가볍지만 배기 매니폴드 근처의 열을 견딜 수 없습니다. 스테인레스 스틸 및 PTFE 편조 호스는 고압 또는 고열 위치에 가장 내구성이 뛰어난 옵션입니다. 아래 막대 차트는 일반적인 연료 라인 재료의 일반적인 작동 압력을 비교합니다. 구매하는 제품에 인쇄된 등급을 대신하는 것이 아니라 방향성으로 간주하십시오.

재료가 정확하면 기하학도 그만큼 중요합니다. 직접 장착 교체 공급 라인은 금속이 특이하기 때문이 아니라 굽힘 반경, 커넥터 길이 및 브래킷 위치가 원래 설계에 의해 이미 검증되었기 때문에 선택할 가치가 있습니다. 금속 라인을 손으로 구부리려고 하면 연료 흐름을 제한하는 꼬임이 발생하는 경우가 많으며 다이어그램의 공장 라우팅 지점을 일치시키는 것이 신뢰할 수 있는 경로입니다.

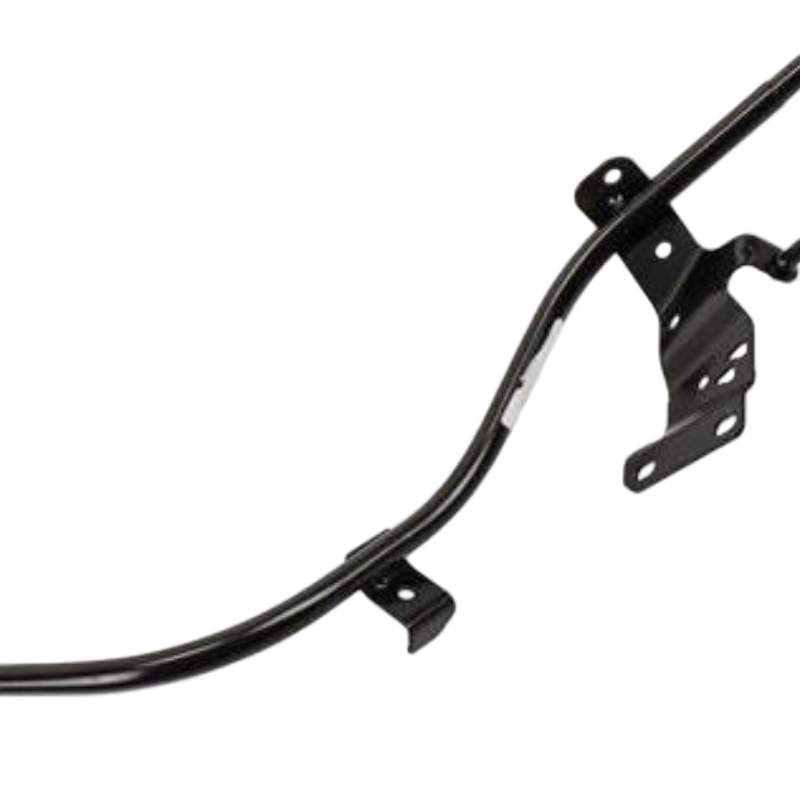

안정적인 연료 공급을 위한 연료 공급 라인 이 연료 공급 라인은 부식성 연료와 높은 엔진 베이 온도를 견디도록 설계되어 탱크에서 인젝터까지 안정적인 압력을 보장합니다. 정밀하게 맞는 기하학적 구조는 공장 라우팅과 일치하여 꼬임 위험을 줄이고 장기적인 내구성을 지원합니다. 제품보기 →

인젝터 앞의 마지막 섹션에도 동일한 논리가 적용됩니다. 마모되거나 꼬인 인젝터 공급 파이프는 눈에 띄는 누출이 발생하기 오래 전에 희박한 실린더와 거친 유휴 상태로 나타납니다. 엔진에 적합한 연료 인젝터 파이프 선택 연결 크기뿐만 아니라 흐름 및 진동 피로에 대한 결정입니다. 정밀하게 제작된 인젝터 공급 라인은 인젝터의 펄스 부하에도 압력을 안정적으로 유지합니다.

정밀 연료 인젝터 라인(OE# 98063063) OE# 98063063에 대한 직접 장착 대체품인 이 고압 라인은 인증된 CuNiFe 재료를 사용하여 내부 부식 및 누출을 방지합니다. 기술 지원 및 샘플 배송이 가능하여 정확한 디젤 전달 및 엔진 성능을 복원합니다. 제품보기 →

아래 선형 차트는 일반적인 포트 분사 회로를 따라 연료 압력이 어떻게 변하는지 보여줍니다. 이것은 단순한 독서 연습이 아닙니다. 공급 섹션에 금속 또는 강화 호스가 필요한 이유를 설명하고 짧은 리턴 섹션에는 훨씬 낮은 압력 등급의 일반 고무 호스를 사용할 수 있습니다.

마지막으로 등각 투영 뷰는 연료 라인 다이어그램이 실제 차량과 어떻게 관련되는지 이해하는 데 가장 유용합니다. 아래의 단순화된 그림은 탱크를 뒤쪽에, 레일을 앞쪽에 배치하고, 공급 라인이 차체 하부 외부를 따라 이어지는 반면, 리턴 라인은 중앙에 더 가까운 부드러운 경로를 취합니다. 공간적 관계를 염두에 두면 차 아래의 차선을 식별하는 것이 훨씬 쉬워집니다.

연료 라인 및 다이어그램에 대해 자주 묻는 질문

수리실 및 고객 전화에서 가장 자주 묻는 질문에 대한 짧은 답변입니다.
