자동차 응용 분야에 적합한 연료 분사기 라인을 선택하는 방법은 무엇입니까?

Jul 23, 2026

카테고리

올바른 자동차 연료 분사기 라인을 선택하는 데에는 4가지 요소가 필요합니다

오른쪽 자동차 연료 분사 라인 연료 공급 시스템의 작동 압력과 일치하고, 연료 유형 및 후드 아래 환경에 적합한 재료를 사용하고, 인젝터와 레일에 적합한 피팅 스타일을 통해 연결되며, 직경, 벽 두께 및 라우팅 길이에 맞게 크기가 조정됩니다. 이러한 변수 중 하나라도 잘못되면 서비스 수명이 단축되고 시간이 지남에 따라 인젝터 팁에서 연료 공급이 고르지 않게 될 수 있습니다.

가솔린 멀티포트 엔진의 경우, 내부식성 코팅이 된 저압 내지 중간 압력 등급의 연료 라인은 일반적으로 인젝터 공급 세그먼트에 충분합니다. 가솔린 직접 분사 또는 디젤 커먼 레일 엔진에서 레일 또는 펌프와 각 인젝터 사이의 인젝터 라인은 훨씬 더 높은 압력을 견뎌야 하므로 표준 호스 어셈블리가 아닌 냉간 가공된 강철 튜브가 필요합니다. 아래 섹션에서는 이러한 변수가 일반적인 엔진 플랫폼에서 어떻게 비교되는지 보여주는 참조 차트와 함께 각 선택 요소를 더 자세히 설명합니다.

정말 연료 분사기 라인 실제로 연료 시스템에서 발생합니다.

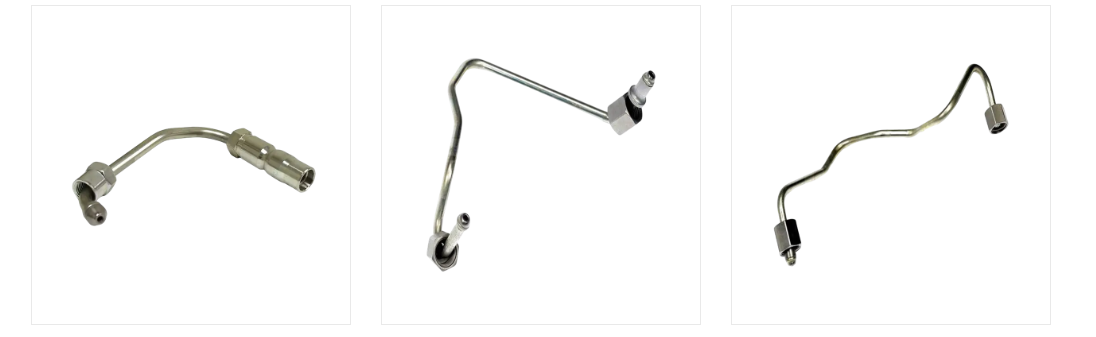

연료 분사기 라인은 펌프나 커먼 레일에서 각 실린더의 분사기 노즐까지 압축된 연료를 운반하는 튜브 부분입니다. 자동차 네트워크의 더 넓은 가스 라인 내에서 이는 전달 경로의 맨 끝, 탱크 라인, 필터 라인 및 공급 라인 뒤, 그리고 연료가 측정되어 흡기 포트 또는 연소실로 원자화되는 지점 바로 앞에 위치합니다. 인젝터에 가장 가깝게 작동하기 때문에 이 세그먼트는 전체 연료 회로에서 가장 날카로운 압력 펄스를 경험합니다.

자동차 연료 라인은 일상 대화에서 함께 그룹화되는 경우가 많지만 인젝터 라인 자체는 탱크에서 펌프 라인 또는 리턴 라인으로 이어지는 별개의 구성 요소입니다. 인젝터가 열리고 닫힐 때마다 생성되는 빠른 압력 맥동(어떤 경우에는 엔진 속도 범위에서 초당 수백 번)을 견뎌야 하며 연결 지점에서 사소한 누출도 방지할 수 있을 만큼 충분히 단단하게 유지되어야 합니다.

인젝터 라인 세그먼트가 엔지니어링에 특별한 관심을 끄는 이유

일반적인 용도의 연료 호스 길이와는 달리, 인젝터 라인은 일반적으로 견고하거나 반강성인 벽 구조가 필요하므로 진동 시에도 인젝터 본체에 대한 모양이 유지됩니다. 많은 부품 카탈로그에서 이러한 유형의 연료 라인은 일치하는 피팅, 클램프 및 장착 클립과 함께 연료 공급 하드웨어 아래에 나열되어 있습니다. 이러한 모든 부품이 함께 작동하여 반복적인 압력 사이클링을 통해 연결을 밀봉된 상태로 유지하기 때문입니다.

연료 분사기 라인에 사용되는 일반적인 재료 및 비교 방법

스테인리스강, 냉간 가공된 강철 합금, 나일론, 복합재 또는 강화 폴리머 튜브 등 4가지 재료 계열이 대부분의 자동차 연료 분사 장치 라인 시장을 포괄합니다. 각각은 내압성, 내식성 및 유연성의 균형을 다르게 유지하므로 엔진 설계자는 동일한 시스템의 저압 공급 측과 고압 인젝터 측에 동일한 재료를 거의 사용하지 않습니다.

연료 분사기 라인 선택을 위한 재료 스냅샷

자동차 연료 인젝터 라인 어셈블리에 일반적으로 사용되는 재료의 일반적인 비교
소재	일반적인 압력 등급	부식 저항	유연성	공통 응용
스테인레스 스틸	고압 커먼레일 세그먼트	높음	낮음	디젤 및 GDI 인젝터 공급 라인
강철 합금, 냉간 가공	고압 커먼레일 세그먼트	보통에서 높음	낮음	디젤 커먼레일 인젝터 파이프
나일론	낮음 to moderate pressure	높음	높음	공급, 회수 및 증기 라인
복합, 강화	적당한 압력	보통에서 높음	보통	중간 압력 공급 및 점퍼 라인

스테인리스강과 냉간 가공된 강철 합금은 둘 다 자동 프레타지(autofrettage)를 겪을 수 있기 때문에 고압 부문을 지배합니다. 이는 내벽을 항복점을 지나서 누르고 잔류 압축 응력 층을 남기는 냉간 가공 단계입니다. 잔류 응력은 각 사출 압력 펄스 동안 생성된 인장 응력을 상쇄합니다. 이는 적절하게 가공된 강철 인젝터 라인이 훨씬 높은 압력을 처리할 수 있는 이유 중 하나입니다. 200MPa 초기 피로 균열 없이 디젤 커먼 레일 적용에 사용됩니다.

5가지 성능 요소에 대한 상대적 비교, 예시적 개요만 제공

사용 중인 주입 시스템에 압력 등급 맞추기

압력 등급은 연료 라인 옵션 범위를 좁힐 때 적용되는 첫 번째 필터입니다. 저압 가솔린 공급 회로용으로 구축된 라인은 커먼 레일 인젝터에 공급되는 세그먼트를 대체할 수 없으며 어느 방향에서든 잘못된 등급을 사용하면 내구성 마진이 낭비되거나 진정한 신뢰성 위험이 발생합니다.

시스템 유형별 일반적인 작동 압력

주입 시스템 유형별 대략적인 작동 압력(엄격한 선형 척도가 아닌 참조 범위만)

고압 디젤 커먼 레일 인젝터 라인은 극도의 정압과 빠른 맥동을 모두 견뎌야 하기 때문에 엔지니어링 측면에서 가장 많은 관심을 받는 부분입니다. 직접 분사 가솔린 시스템은 그 사이에 위치하며 디젤 라인의 벽 두께 없이 두 자릿수 MPa 수치를 처리할 수 있는 파이프가 필요합니다. 차량이 어떤 브래킷에 속하는지 이해하는 것은 재료 또는 피팅 세부 사항을 보기 전에 호환 가능한 연료 분사기 라인을 최종 후보로 선정하는 가장 빠른 방법입니다.

안전한 밀봉을 위한 연료 라인 피팅 유형 및 연결 방법

연료 라인과 피팅은 별도 구매가 아닌 단일 시스템으로 작동합니다. 정격이 올바른 튜브라도 일치하지 않는 커넥터와 쌍을 이루면 여전히 누출될 수 있기 때문입니다. 자동차 연료 인젝터 라인 어셈블리는 일반적으로 압력 등급, 튜브 재질 및 조인트 서비스 빈도에 따라 선택된 몇 가지 입증된 연결 스타일 중 하나를 사용합니다.

현대 자동차에서 볼 수 있는 연료 라인 연결 유형

플레어 피팅 고압이 발생하는 강철 인젝터 라인에 일반적으로 사용되는 일치하는 원뿔에 대해 눌려진 플레어형 튜브 끝을 사용하여 금속 대 금속 씰을 형성합니다.
압축 피팅 너트를 조일 때 튜브 벽에 물리는 페룰을 사용하므로 튜브 끝이 벌어지지 않고 라인을 연결해야 하는 경우에 유용합니다.
빠른 연결 피팅 함께 스냅되며 서비스 작업 중 빠른 조립 및 분해가 중요한 나일론 공급 및 회수 라인에 널리 사용됩니다.
밴조 피팅 공간이 좁은 인젝터 흡입구에서 흔히 볼 수 있는 고정된 회전 각도로 라인을 배치할 수 있는 중공 볼트 스타일 커넥터를 사용합니다.
바브 피팅을 밀어 넣습니다. 회로의 저압 섹션에 있는 강화 연료 호스와 쌍을 이루며 일반적으로 클램프로 고정됩니다.
나사식 압축 너트 고압 강철 라인의 인젝터 및 레일 포트에 사용되며 조립 중 설정된 사양에 따라 토크가 가해집니다.

함께 작동하는 자동차 호스 및 피팅

실제로 자동차 연료 라인용 자동차 호스와 피팅은 견고한 튜브 섹션과 엔진과 섀시 사이에 진동 차단이 필요한 짧고 유연한 호스 런을 결합합니다. 연료 라인 피팅 유형은 원래 장비 스타일 커넥터와 일반 애프터마켓 설계에 따라 다르므로 교체 연료 라인 커넥터 유형을 조달할 때 가장 안전한 접근 방식은 엔진 제품군 전체에서 상호 교환성을 가정하기보다는 스레드 피치, 튜브 외부 직경 및 원래 부품의 밀봉 방법을 일치시키는 것입니다.

인젝터 라인 선택을 위한 직경, 벽 두께 및 길이 고려 사항

압력 등급과 인젝터 흐름 요구 사항을 모두 고려한 외경 및 벽 두께 척도입니다. 배기량이나 대형 디젤 엔진은 사이클당 더 많은 연료를 이동시키므로 일반적으로 인젝터 라인은 유속과 압력 강하를 허용 가능한 범위 내로 유지하기 위해 더 넓은 보어가 필요하며, 더 높은 작동 압력을 관리하기 위해 벽은 여전히 더 두꺼워져야 합니다.

엔진 플랫폼별 인젝터 라인 세그먼트의 대략적인 외경, 일반 참조용임

길이는 직경만큼 중요합니다. 필요한 것보다 긴 런은 압력 강하와 고정 및 지지해야 하는 추가 질량을 추가하는 반면, 너무 짧은 런은 엔진이 자체 마운트 아래에 고정되면 양쪽 끝의 피팅에 부담을 줍니다. 원래의 튜브 길이와 굴곡 형상을 따르거나 적절하게 측정된 교체를 따르면 인젝터와 레일 연결부에서 원치 않는 장력이 발생하지 않도록 라인이 유지됩니다.

설치 중 라우팅, 공간 확보 및 진동 보호

올바른 라우팅은 가장 일반적인 두 가지 실패 원인인 열과 마찰로부터 연료 분사기 라인을 보호합니다. 배기 매니폴드 가까이에 있는 라인은 엔진 베이의 차가운 쪽을 따라 연결된 라인보다 빨리 노화되고, 브래킷이나 와이어링 하니스와 마찰하는 라인은 결국 외벽을 통해 마모됩니다.

라인이 움직이는 부품과 뜨거운 표면으로부터 설계 간격을 유지하도록 원래 라우팅 경로와 클립 위치를 따르십시오.
튜브와 배기 구성 요소 사이에 눈에 띄는 간격을 유지하고 공장 레이아웃에 포함된 열 차폐 섹션을 추가합니다.
엔진 이동 중에 튜브가 인접한 하드웨어에 닿을 만큼 충분히 구부러지지 않도록 장착 클립을 일정한 간격으로 배치합니다.
급격하게 구부리면 벽이 얇아지고 응력이 집중되므로 강철 튜브를 정격 최소 구부림 반경보다 더 세게 구부리지 마십시오.
첫 번째 열 사이클 이후 모든 피팅에서 토크를 확인하십시오. 열팽창으로 인해 냉간으로 조인 조인트가 약간 느슨해질 수 있습니다.

차량 주행거리에 따른 마모, 누출 및 성능 문제 인식

연료 분사기 라인 마모는 한꺼번에 나타나는 것이 아니라 점차적으로 형성되는 경향이 있습니다. 이것이 바로 주기적인 육안 검사를 통해 운전 가능성에 영향을 미치기 전에 대부분의 문제를 찾아내는 이유입니다. 아래 차트는 마일리지가 누적됨에 따라 어떤 형태의 마모를 나타내는 검사 라인의 비율이 일반적으로 어떻게 증가하는지 보여줍니다.

마일리지 등급별 마모 징후를 보여주는 검사된 연료 라인의 점유율 예시, 참고용 일반 추세

경고 신호 없이 연료 분사기 라인이 고장나는 경우는 거의 없습니다. 엔진 베이 근처의 희미한 연료 냄새, 튜브를 따라 눈에 띄는 축축한 잔여물, 이전에는 없었던 거친 공회전 또는 진단 중 연료 압력 판독값의 작은 저하 등은 모두 문제가 시동 또는 가속에 영향을 미치기 전에 라인과 해당 피팅을 검사해야 하는 이유입니다.

인젝터 라인 서비스 수명을 연장하는 데 도움이 되는 유지 관리 방식

연료 분사기 라인을 보호하는 대부분의 방법은 간단하고 노력이 적게 들기 때문에 별도의 작업으로 취급하지 않고 일상적인 서비스 방문에 쉽게 접을 수 있습니다.

오일 교환 중에 라인과 피팅을 닦아내고 천천히 스며드는 것을 나타내는 둔하고 끈적한 필름을 찾으십시오.
움직일 수 있는 라인은 결국 마찰을 일으킬 수 있으므로 장착 클립에 균열이나 헐거움이 있는지 확인하십시오.
갇힌 습기와 도로 모래는 표면 부식을 가속화하므로 엔진 베이에 라인 주위에 잔해물이 쌓이지 않도록 유지하십시오.
관련되지 않은 수리 작업 중에 손상된 피팅과 동시에 마모된 클램프와 개스킷을 교체하십시오.
미립자 오염으로 인해 인젝터 라인 내부와 인젝터 자체의 마모가 가속화될 수 있으므로 연료 필터 서비스 간격을 준수하고 있는지 확인하십시오.

내구성 있는 연료 분사기 라인 생산의 제조 관행

위에 설명된 성능 차이는 연료 분사기 라인이 시작되는 원료뿐만 아니라 연료 분사기 라인이 제조되는 방식에서 비롯됩니다. 고압 인젝터 파이프는 일반적으로 특별히 선택된 저합금강 튜브로 형성되며, 열처리 및 냉간 가공을 통해 항복 강도와 피로 저항을 높여 완성된 튜브가 디젤 커먼 레일 시스템의 압력 맥동을 처리할 수 있습니다.

제조 과정에서 튜브가 정상 작동 범위 이상으로 가압되는 자동 프레타지 가공은 작동 중 발생하는 인장 응력에 대항하는 잔류 압축 응력 층을 내벽에 생성합니다. 그런 다음 정밀 CNC 튜브 벤딩을 사용하여 각 라인의 모양을 만들어 3차원 기하학적 구조가 엔진 레이아웃과 일치하도록 하여 설치를 간단하게 유지하고 장착 지점에 추가 응력을 방지합니다.

닝보의 JIATIAN과 같은 이 범주를 전문으로 하는 생산 시설은 CNC 파이프 벤딩 장비, 유압 성형 라인, 자동화된 레이저 용접 및 전용 테스트 영역을 결합하여 한 생산 실행에서 다음 생산 실행까지 치수 정확성과 벽 무결성을 일관되게 유지합니다. 튜브 성형부터 최종 형상 검사까지 이러한 종류의 통합 프로세스를 통해 연료 분사기 라인을 대량 주문은 물론 소규모 맞춤형 실행 전반에 걸쳐 반복 가능한 표준에 따라 생산할 수 있습니다.

자동차 연료 인젝터 라인에 대해 자주 묻는 질문

자동차 연료 인젝터 라인 부품 및 서비스에 관해 자주 묻는 질문
Q1: 연료 분사 라인이란 무엇입니까? 연료 분사기 라인은 펌프나 커먼 레일에서 각 실린더의 분사기로 가압된 연료를 운반하는 튜브 부분으로, 연료 전달 경로의 최종 링크를 형성합니다.	Q2: 연료 분사기 라인의 역할 엔진 작동 중 인젝터가 열리고 닫힐 때마다 생성되는 빠른 압력 펄스를 견디면서 압력을 받는 연료를 인젝터로 전달합니다.
Q3: 연료 인젝터 라인은 어디에 있습니까? 연료 레일이나 고압 펌프와 인젝터 본체 사이, 일반적으로 흡기 매니폴드 근처의 엔진 상단이나 측면을 따라 이동합니다.	Q4: 연료 분사 라인은 어떤 재료로 만들어지나요? 일반적인 옵션에는 스테인리스강, 냉간 가공된 강철 합금, 나일론 및 복합 재료가 포함되며 각각은 서로 다른 압력 및 유연성 요구 사항에 적합합니다.
Q5: 연료 분사 라인과 연료 레일의 차이점은 무엇입니까? 연료 레일은 가압된 연료를 각 실린더에 분배하는 공유 매니폴드인 반면, 인젝터 라인은 레일이나 펌프를 단일 인젝터에 연결하는 개별 세그먼트입니다.	Q6: 연료 분사 라인이 불량인지 어떻게 알 수 있나요? 징후로는 눈에 띄는 연료 냄새, 튜브를 따라 있는 축축한 잔여물, 설명할 수 없는 거친 공회전 또는 진단 점검 중 측정된 연료 압력 저하 등이 있습니다.
Q7: 연료 분사기 라인 누출의 원인 일반적인 원인으로는 헐거워지거나 마모된 피팅, 빈약한 간격으로 인해 인근 부품과의 마찰, 표면 부식, 연장된 압력 주기 후 피로 균열 등이 있습니다.	Q8: 손상된 연료 분사기 라인이 엔진 성능에 영향을 미칠 수 있습니까? 예, 라인이 손상되면 인젝터의 연료 압력이 고르지 않아 문제의 심각도에 따라 공회전이 느려지거나 출력이 저하될 수 있습니다.
질문 9: 연료 분사기 라인을 얼마나 자주 교체해야 합니까? 서비스 수명은 마일리지, 경로 및 작동 조건에 따라 달라지므로 고정된 단일 간격이 없으므로 엄격한 달력 기반 일정보다 정기적인 육안 검사를 권장합니다.	Q10: 연료 분사기 라인 부식을 방지하는 방법 엔진 베이에 습기와 잔해물이 없도록 유지하고, 보호 코팅 손상이 있으면 즉시 해결하고, 현지 작동 환경에 적합한 재료를 선택하십시오.
