엔진 오일 딥스틱 튜브란 무엇입니까? 소재 및 기능 안내

무엇입니까? 엔진 오일 딥스틱 튜브

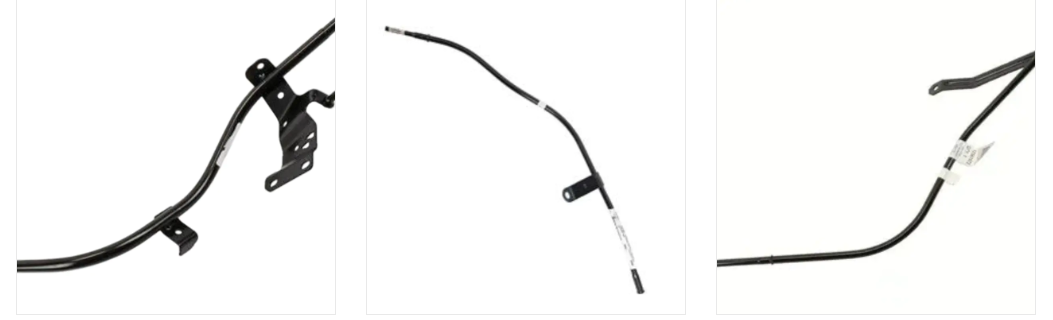

엔진 오일 계량봉 튜브는 엔진 오일 팬에 설치된 원통형 가이드 튜브로, 오일 계량봉을 고정하고 기술자가 오일 레벨과 오일 상태를 확인할 수 있는 안정적이고 밀봉된 채널을 제공합니다. 안 자동차 엔진 오일 딥스틱 튜브 또한 특정 엔진 설계에서 오일 충전 또는 배수를 지원하는 경우도 많습니다. , 일상적인 엔진 유지 관리에서 큰 역할을 하는 작은 구성 요소입니다. 튜브는 엔진 블록 상단 근처의 구멍에서 오일 팬까지 이어져 있어 계량봉을 삽입할 때마다 동일한 위치에 정렬되어 오일 레벨 판독값이 일관되게 유지됩니다.

단순히 계량봉을 안내하는 것 이상으로 튜브는 오일 공급원에서 먼지, 습기 및 잔해물을 방지하는 밀봉된 경로를 형성합니다. 이 기능은 승용차, 상업용 트럭, 발전기 세트 및 건설 기계 전반에 걸쳐 중요하며 엔진이 정기적인 점검 중에 오일 레벨과 오일 품질을 모니터링하기 위해 신뢰할 수 있고 반복 가능한 방법이 필요한 모든 곳에서 중요합니다.

딥스틱 튜브의 핵심 기능

잘 설계된 엔진 오일 계량봉 튜브는 계량봉을 제자리에 고정하는 것 이상의 역할을 합니다. 엔진을 보호하고 유지 관리를 단순화하는 여러 지원 역할을 수행합니다.

엔진이 냉각된 후 정확한 판독을 위한 안정적인 삽입 지점을 제공하는 오일 레벨 감지 채널
오일팬의 이물질과 습기를 차단하기 위해 실링링과 골판 끝부분을 사용하여 오염방지
튜브 끝에 필러 포트 또는 배수 밸브를 포함하는 일부 디자인의 오일 충전 또는 배수 지원
장기간의 고열 작동을 견딜 수 있도록 부식 방지 소재로 제작된 구조적 내구성
다양한 엔진 레이아웃에 적합한 스레드 또는 스냅온 연결을 사용하여 교체가 단순화되었습니다.

강철, 스테인리스강 및 유연한 딥스틱 튜브 재질

재료 선택은 딥스틱 튜브가 수년간의 엔진 작동에 걸쳐 열, 진동 및 부식에 얼마나 잘 저항하는지에 영향을 미칩니다. 세 가지 재료군이 오늘날 시장에 나와 있는 대부분의 응용 분야를 포괄합니다.

표 1: 일반적인 딥스틱 튜브 재료 및 일반적인 특성
재료 유형	부식 저항	일반적인 응용
스틸 오일 딥스틱 튜브	보통	표준 여객 및 경상용 엔진
스테인레스 스틸 딥 스틱 튜브	높음	대형 트럭, 발전기 세트, 열악한 환경
유연한 계량봉 튜브	보통 to High	라우팅 제약이 있는 단단한 엔진 베이

그림 1: 일반적인 딥스틱 튜브 재료 유형에 대한 내부식성 비교 예시

스테인레스 스틸 계량봉 튜브는 일반적으로 녹과 구멍에 대한 가장 강력한 장기적 저항성을 제공하므로 까다로운 실외 조건에서 작동하는 발전기 세트 및 건설 기계에 자주 사용됩니다. 표준 강철 튜브는 일상적인 승용차 응용 분야에서 실용적이고 널리 사용되는 옵션으로 남아 있으며, 유연한 딥스틱 튜브는 견고한 튜브 경로가 실용적이지 않은 엔진 베이의 라우팅 문제를 해결합니다.

서비스 수명을 연장하는 내구성 요소

계량봉 튜브는 차량 수명 동안 엔진 열과 지속적인 진동 가까이에 위치하므로 몇 가지 구성 세부 사항에 따라 교체가 필요할 때까지 지속되는 시간이 측정 가능한 차이로 나타납니다.

밀봉 및 오염 제어

튜브 상단에 있는 밀봉 링과 베이스 근처의 주름진 부분이 함께 작동하여 습기와 도로 잔해가 오일 팬으로 유입되는 것을 방지합니다. 마모되거나 누락된 씰은 오일 자체를 최근에 교체한 경우에도 정기 점검 중에 오일 오염이 나타나는 가장 일반적인 이유 중 하나입니다.

열 및 진동 저항

튜브는 많은 엔진 레이아웃에서 블록과 배기 경로 근처에 위치하기 때문에 고온 내성이 재료 강도만큼 중요합니다. 부식 방지 소재로 제작된 튜브와 꼭 맞는 장착 방식은 수년간의 열 순환을 통해 모양과 위치를 유지하므로 시간이 지나도 계량봉 판독값이 정확하게 유지됩니다.

계량봉 튜브에 교체가 필요하다는 신호 표시

대부분의 계량봉 튜브 문제는 더 큰 유지 관리 문제를 일으키기 전에 명확한 경고 신호를 나타냅니다. 이를 조기에 인식하면 오일 점검이 정확하게 이루어지고 오염 물질이 오일 팬에 도달하는 것을 방지할 수 있습니다.

계량봉을 튜브에 삽입할 때 느슨해지거나 눈에 띄게 흔들리는 경우
튜브가 오일 팬과 만나는 베이스 주변에 오일 잔여물이나 누출이 나타납니다.
튜브의 길이에 따라 굽어짐, 찌그러짐 또는 갈라짐이 눈에 띄게 나타납니다.
계량봉을 원활하게 삽입하거나 제거하기가 어려워집니다.
청소 후 튜브 입구 내부에 먼지나 습기가 나타납니다.

그림 2: 튜브 재료 유형 간 사용 기간에 따른 밀봉 효과 패턴 예시

딥스틱 튜브 제거 및 설치 방법

딥스틱 튜브 교체는 기존 튜브를 찾아 장착 지점에서 분리한 후에는 대부분의 엔진에서 관리 가능한 작업입니다. 부러지거나 압착된 튜브는 일반적으로 힘을 가하기보다는 조심스럽고 체계적인 제거 과정이 필요합니다.

부러진 계량봉 튜브 제거

블록 또는 밸브 커버에서 장착 지점을 찾고 튜브가 나사산, 스냅핏 또는 볼트 체결되었는지 확인합니다.
튜브가 팬에 압입되어 있는 경우 위쪽으로 당기면서 가볍게 흔들면서 압력을 가하세요.
튜브가 패스너로 고정된 경우 고정 볼트나 브래킷을 먼저 제거하십시오.
기존 튜브를 꺼낸 후 장착 보어를 철저히 청소하여 잔해물이나 오래된 실런트를 제거합니다.

새 계량봉 튜브 설치

교체 튜브가 원래 길이, 직경 및 장착 스타일과 일치하는지 확인하십시오.
깨끗한 밀봉을 유지하려면 설치 전에 새 밀봉 링을 튜브에 장착하십시오.
하단이 구부러지지 않도록 튜브를 팬 입구에 균일하게 삽입하십시오.
원래 나사산 또는 스냅온 설계에 따라 상단 장착 지점을 고정합니다.
엔진 베이를 닫기 전에 계량봉을 삽입하고 완전히 자리 잡았는지, 정확하게 판독하는지 확인하세요.

딥스틱 튜브 유형을 나란히 비교

강철, 스테인레스 스틸 및 유연한 구조 중에서 선택하는 것은 튜브가 제공할 엔진 환경에 대한 몇 가지 실질적인 조치를 고려하는 것입니다.

그림 3: 상대적 규모에 따른 5가지 실제 측정치의 비교 성과

스테인레스 스틸 튜브는 내열성 및 내식성이 뛰어난 경향이 있어 중부하 작업 및 실외 장비 응용 분야에 적합하며, 유연한 튜브는 견고한 튜브 모양이 장착하기 어려운 좁거나 불규칙한 엔진 베이 레이아웃을 통과하는 경로에 유리합니다.

차량 및 장비 유형 전반에 걸친 애플리케이션

자동차 오일 계량봉 튜브는 광범위한 파워트레인 플랫폼에 걸쳐 나타나며, 특정 엔진 레이아웃에 맞게 재질과 모양이 조정되는 경우가 많습니다.

표 2: 일반적인 장비 유형 및 일반적인 딥스틱 튜브 고려 사항
장비 유형	일반적인 튜브 고려 사항
승용차	좁은 엔진 베이 공간에 맞는 소형 강철 또는 유연한 튜브
상업용 트럭	확장된 듀티 사이클을 위한 강화 강철 또는 스테인리스 스틸 튜브
발전기 세트	옥외 노출과 진동을 지원하는 스테인레스 스틸 튜브
건설기계	먼지, 습기 및 지속적인 움직임에 강한 견고한 튜브

그림 4: 일반적인 장비 범주 전체에 걸쳐 딥스틱 튜브 사용량의 분포 예시

제조업체 정보

중국 자동차 엔진 오일 딥스틱 튜브 제조업체이자 자동차 엔진 오일 딥스틱 튜브 공장인 이 회사는 닝보시 인저우구 잔치진 완후에 본사를 두고 있습니다. 이 지역은 닝보 리스 공항에서 약 25km 떨어져 있고 닝보 해안 공업지대와 가깝습니다. 이 사업은 1995년에 설립된 Ningbo Xingxin 금속 제품 공장에서 성장했으며 현재 전 세계에 걸쳐 자동차 파이프 피팅을 전문으로 하는 하이테크 기업으로 운영되고 있습니다. 부지 32,000㎡, 공장 연면적 26,000㎡ .

생산 장비에는 CNC 전자동 파이프 벤딩 기계, 대규모 브레이징로 조립 라인, 직경 10~80mm의 유압식 내부 성형 기계, 800톤 유압식 물 팽창 기계, 전자동 레이저 용접기, 용접 로봇 및 대규모 머시닝 센터가 포함되며, 사내 연구 및 테스트 실험실에서 지원됩니다. 오일 계량봉 튜브 제조업체이자 오일 계량봉 튜브 공급업체인 이 팀은 업계 내 높은 표준에 맞춰 개발된 물 확장 골판지 기술을 적용하여 핵심 자동차 골판지 제조와 함께 OEM 오일 계량봉 튜브 솔루션도 생산합니다.

자주 묻는 질문

Q1. 내 엔진에 맞는 오일 딥스틱 튜브는 무엇인가요?

엔진 모델마다 레이아웃이 눈에 띄게 다르기 때문에 교체품을 원래 튜브 길이, 직경 및 장착 스타일에 맞추십시오.
Q2. 딥스틱 튜브만 교체할 수 있나요?

예, 일반적으로 계량봉 자체나 기타 주변 구성 요소를 교체할 필요 없이 튜브 자체를 교체할 수 있습니다.
Q3. 오일 딥스틱 튜브의 수명은 얼마나 됩니까?

사용 수명은 재질과 작동 조건에 따라 달라지며, 일반적으로 스테인레스 스틸 튜브는 동일한 조건에서 표준 강철보다 씰 효과가 더 오래 유지됩니다.
Q4. 오일 계량봉 튜브에 가장 적합한 재료는 무엇입니까?

스테인레스 스틸은 까다로운 환경에서 가장 강력한 내식성을 제공하는 반면, 표준 강철 및 유연한 튜브는 일상적인 승용차 응용 분야에 적합합니다.
Q5. 오일 계량봉 튜브는 보편적입니까?

아니요, 튜브는 길이, 직경 및 장착 스타일이 엔진마다 다르므로 교체품을 주문하기 전에 원래 부품 구성을 일치시키는 것이 중요합니다.
Q6. 구부러진 딥스틱 튜브를 수리할 수 있나요?

약간 구부러진 부분을 곧게 펴는 경우도 있지만 구조적으로 찌그러지거나 균열이 있는 튜브는 일반적으로 적절한 밀봉을 유지하기 위해 교체하는 것이 더 좋습니다.
Q7. 오일 딥스틱 튜브를 교체할 수 있나요?

예, 대부분의 계량봉 튜브는 교체가 간편하도록 특별히 설계된 나사형 또는 스냅온 연결부를 사용합니다.
Q8. 부러진 딥스틱 튜브를 제거하는 방법

먼저 장착 스타일을 확인한 다음 가볍게 흔들면서 압력을 가하거나 고정 패스너를 제거한 후 장착 구멍에서 잔해물을 제거하십시오.
Q9. 새 계량봉 튜브를 설치하는 방법

새 밀봉 링을 장착하고 튜브를 팬 개구부에 균일하게 삽입하고 상부 마운트를 고정한 다음 설치 후 계량봉이 정확하게 판독되는지 확인합니다.
Q10. 딥스틱 튜브에 얼마나 많은 유지 관리가 필요합니까?

일반적으로 밀봉 상태와 안전한 장착을 정기적으로 육안으로 점검하는 것으로 충분하며 마모 징후가 나타날 때만 교체가 필요합니다.
