무엇입니까? 연료 분사기 라인

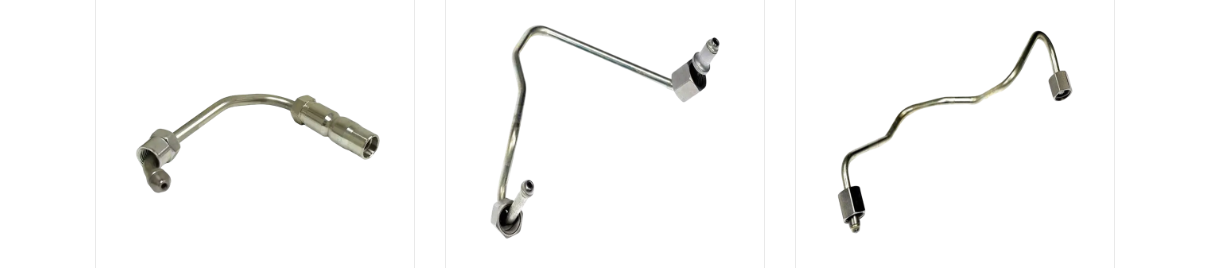

연료 분사 파이프라고도 하는 연료 분사기 라인은 고압 펌프 또는 커먼 레일에서 각 연료 분사기로 가압된 연료를 운반하여 연소 과정에 필요한 압력과 유량을 유지하는 견고한 금속 튜브입니다. 파이프는 자체적으로 압력을 발생시키는 것이 아니라, 팽창, 진동 피로 및 반복되는 압력 맥동에 저항하면서 생성된 압력을 상류로 전달합니다.

커먼 레일 또는 분배기 펌프 아키텍처를 기반으로 구축된 최신 디젤 엔진에서 이 파이프는 현재 생산 시스템에서 2000bar를 초과할 수 있는 반복적인 압력 사이클에서 작동하며 일부 고급 플랫폼은 2700bar에 접근하는 압력에 맞게 설계되었습니다. 라인은 정상적인 서비스 간격 동안 수백만 번 이러한 압력 서지를 경험하기 때문에 벽 두께, 굴곡 반경 및 내부 표면 상태는 단일 파열 압력 등급이 아닌 피로 수명을 중심으로 설계되었습니다.

핵심특성

고압펌프나 커먼레일을 인젝터 본체에 직접 연결
측정 가능한 팽창 없이 비압축성 유체로 처리된 연료를 이송합니다.
CNC 벤딩을 통해 형성되어 튜브 형상이 엔진 블록의 장착 지점과 정확히 일치합니다.
반복되는 고압 피로 사이클에 견딜 수 있는 냉간 가공 강철 튜브로 생산됨

연료주입관의 핵심기능

연료 분사 파이프는 동시에 여러 작업을 수행하며 각 작업은 엔진의 시동, 공회전 및 부하 시 반응 방식에 영향을 미칩니다.

연료 공급

라인의 주요 작업은 계량된 연료량을 손실, 통기 또는 지연 없이 펌프 출구에서 인젝터 입구로 이동하여 연료 분사기 라인 출력을 분사기 타이밍에 일치시켜 모든 실린더가 일정에 따라 동일한 용량을 받도록 하는 것입니다.

고압 전송

파이프는 인젝터 노즐에 도달해야 하는 에너지를 팽창하거나 흡수하지 않고 펌프나 레일에 의해 생성된 압력 스파이크를 전달해야 합니다. 튜브 벽에 약간의 탄성 팽창이 있어도 주입기 팁의 압력 형성이 지연될 수 있으며, 엔지니어는 이를 체적 효율 손실이라고 설명합니다.

주입 타이밍 정확도

연료는 비압축성으로 취급되기 때문에 라인을 통한 압력파 전달은 1000분의 1초 내에 발생합니다. 실린더 사이의 파이프 길이, 내부 직경 또는 벽 강성의 변화로 인해 분사 시기가 한 실린더에서 다른 실린더로 약간 이동할 수 있으므로 엔지니어링 팀은 레이아웃이 허용하는 모든 곳에서 실린더 뱅크에 걸쳐 일치하는 연료 분사기 라인 길이와 굴곡 경로를 지정합니다.

원자화 지원

인젝터 노즐에서의 안정적인 압력 전달은 연소에 필요한 미세한 물방울 패턴으로 연료를 원자화할 수 있게 해줍니다. 연료 분사 파이프가 마모되거나 균열되거나 크기가 작아지면 노즐의 압력이 떨어지고 원자화 품질이 떨어지며, 이는 일반적으로 공회전 상태가 좋지 않거나 냉간 시동이 더 어려워지거나 배기 연기가 증가하는 현상으로 나타납니다.

연료 분사 라인의 유형

연료 분사기 라인은 일반적으로 벽 구조와 사용하도록 설계된 엔진 플랫폼에 따라 그룹화됩니다.

연료 분사 라인 및 연료 분사 파이프 구조의 일반적인 분류
유형	구조	일반적인 응용
단일 벽 파이프	하나의 연속 냉간 인발 강철 벽	승용차 및 소형 디젤 엔진
이중 벽(이중) 파이프	버스트 마진을 추가하기 위해 두 개의 레이어를 하나의 벽으로 냉간 성형했습니다.	대형 트럭, 버스 및 오프 하이웨이 엔진
Autofrettage 처리 파이프	제어된 과압을 통해 내부적으로 사전 응력을 받는 단일 벽	2000bar 이상의 커먼 레일 시스템
기갑/소매 파이프	마모 지점에 외부 보호 슬리브가 장착된 표준 튜브	움직이는 부품 근처에 긴밀하게 라우팅된 엔진

용도별 분류

승용차 디젤 연료 분사 라인
경상용차 연료주입관
대형 트럭 및 버스 인젝터 라인
농업 및 건설 기계 라인
해양 및 산업용 엔진 라인
발전기 세트 인젝터 라인

연료 분사 라인의 구조

완성된 연료 분사기 라인 어셈블리는 단일 튜브 이상으로 제작됩니다. 각 끝은 한쪽은 펌프나 레일, 다른 쪽은 인젝터에 대해 밀봉되도록 형성되고 가공되었으며, 중간 부분은 특정 반경으로 구부러져 주변 엔진 구성 요소와 접촉하지 않고 제거됩니다.

펌프 또는 레일 본체와 인젝터 사이의 연료 인젝터 라인 어셈블리의 단순화된 등각 투영도

주요 구성 요소

콘 시트: 펌프 또는 레일 배출구에 대해 금속 대 금속 밀봉을 형성하는 가공된 팁
유니온 너트: 배출구 스터드에 나사산을 끼우고 콘 시트를 당겨서 밀봉 접촉하게 합니다.
튜브 본체: CNC 벤딩을 통해 형상화된 양쪽 끝 사이의 하중 지지 부분
슬리브 너트: 반대쪽 끝을 고정하는 인젝터 측 피팅
보호 슬리브: 튜브가 브래킷이나 인접 라인에 닿을 위치에 추가되는 선택적 외부 레이어

연료 분사기 라인 성능 데이터

아래 그림에는 파이프 유형 전반에 걸쳐 일반적으로 관찰되는 압력 범위, 치수 분포 및 비교 성능이 요약되어 있습니다. 이는 단일 엔진 모델에 대한 사양이 아닌 일반적인 참조점으로 제시됩니다.

시스템 세대에 따른 사출 압력의 진화

연속적인 시스템 세대에 걸친 대략적인 커먼 레일 압력(bar)

용도별 일반적인 작동 압력

승용차 디젤

2000바

경상용차

2200바

중형/대형 트럭 및 버스

2500바

농업 및 건설

2200바

해양 및 산업용 엔진

1800바

bar로 표시되는 엔진 플랫폼별 일반적인 상위 작동 압력 범위

일반적인 외경 분포

6mm, 15%

8mm, 35%

10mm, 30%

12mm, 15%

14mm, 5%

연료 인젝터 라인 응용 분야에서 일반적으로 사용되는 외경 크기의 상대적 점유율

파이프 유형별 성능 비교

표준 냉간 인발 파이프 Autofrettage 처리 파이프 이중 / 이중 벽 파이프

5가지 성능 특성에 대한 파이프 유형의 상대적 비교(5점 척도로 점수 매김)

재료 및 제조 공정

재료 선택과 성형 방법은 연료 분사기 라인이 반복되는 압력 사이클링에서 유지되는 시간에 영향을 미칩니다.

연료 분사 라인 및 연료 분사 파이프 생산에 사용되는 일반적인 재료
소재	전형적인 특성	일반적인 사용
탄소강	냉간 압연, 높은 인장 강도, 비용 효율성	승용차 및 경량 애플리케이션
합금강	합금 원소를 통한 더 높은 피로 저항성	중형 및 대형 디젤 시스템
스테인레스 스틸	습한 환경이나 해양 환경에서 강한 내식성	해양, 산업 및 실외 장비 엔진

냉간 성형 및 Autofrettage

가공 중에 튜브에 제어된 내부 압력을 가하면 내벽에 소성 변형이 발생하여 잔류 압축 응력이 생성됩니다. 이러한 잔류 응력은 정상 작동 압력에서 발생하는 인장 응력을 상쇄하여 피로 수명을 향상시키고 완성된 연료 분사 파이프의 파열 압력 마진을 높입니다.

CNC 굽힘 및 치수 제어

CNC 튜브 벤딩 장비는 각 연료 인젝터 라인의 3차원 형상을 형성하여 특정 엔진 설계의 장착 지점과 일치하도록 하여 연결 지점에 추가 응력 없이 완성된 부품이 올바르게 안착되도록 돕습니다.

연료 분사 라인 및 연료 분사 파이프의 응용

연료 분사기 라인은 라우팅 공간, 듀티 사이클, 서비스를 제공하는 플랫폼의 운영 환경을 중심으로 설계되었습니다.

승용차 디젤 차량: 짧은 휠베이스 엔진 베이에 맞는 컴팩트한 굽힘 반경
소형 상업용 밴 및 픽업: 더 높은 듀티 사이클 공회전 및 중지 시작 사용과 일치하는 라인
중형 및 대형 트럭 및 버스: 확장된 압력 사이클링에 적합한 더 큰 외경 라인
농업 및 건설 기계: 먼지, 진동, 넓은 온도 변화를 견딜 수 있도록 배선된 라인
해양 및 산업용 엔진: 습한 작동 환경을 위해 내부식성이 강화된 라인
발전기 세트 및 고정 전력 장비: 가변 부하 사이클링보다는 연속 부하에 적합한 크기의 라인

연료 분사 라인 제조 능력

연료 분사기 파이프 제조업체로 운영되는 생산 시설은 일반적으로 CNC 튜브 벤딩, 내부 냉간 성형 및 정밀 가공을 한 지붕 아래 결합하여 첫 번째 프로토타입부터 전체 생산량에 이르기까지 치수 공차가 일관되게 유지됩니다. 이 범위를 중심으로 구축된 시설은 일반적으로 수만 평방 미터에 걸쳐 운영되며 자동화된 튜브 벤딩 센터와 전용 브레이징 및 용접 라인을 결합하여 추적 가능한 단일 생산 경로에서 OEM 연료 분사기 라인 프로그램을 유지합니다.

일반적인 생산 장비

정확한 3차원 형상을 위한 다중 CNC 완전 자동 파이프 벤딩 머신
넓은 직경 범위를 포괄하는 유압식 내부 성형 기계
일관된 접합 품질을 위한 자동화된 레이저 용접 및 용접 로봇 셀
엔드 포밍, 콘 시트 및 나사 절삭을 위한 대규모 머시닝 센터
치수 및 압력 점검을 위한 전용 테스트 및 검사 영역

이러한 방식으로 설정된 시설은 애프터마켓 유통을 위한 디젤 연료 인젝터 파이프 공급업체 관계와 OEM 플랫폼을 위한 커먼 레일 인젝터 파이프 제조업체 역할을 모두 지원하는 위치에 있습니다. 동일한 튜브 성형 및 자동 프레타지 공정 라인이 별도의 툴링 투자 없이 이중, 단일 벽 및 장갑 구성 간에 전환할 수 있기 때문입니다. 연료 분사 파이프 제조업체인 중국 기반 공급망을 찾는 구매자의 경우 사내 연구 개발, 제어된 성형 공정 및 통합 실험실 테스트의 조합은 일반적으로 고압 연료 파이프 공급업체가 반복 생산 실행에서 엄격한 허용 오차를 유지할 수 있는지 여부를 결정합니다.
